GoF's Criacionais

1. Versionamento

Versão Data Descrição Autor(es)
1.0 26/02/2022 Criação do documento e introdução Rafael Ramos e João Pedro
1.1 26/02/2022 Adição de Factory Method e Abstract Method Rafael Ramos e João Pedro
1.2 26/02/2022 Adição do Builder e Prototype Rafael Ramos e João Pedro
1.2.1 26/02/2022 Corrigindo Referências Rafael Ramos e João Pedro
1.2.2 01/03/2022 Revisão por pares Brenno e Denniel

2. Introdução

"Padrões GoF representam uma solução consolidada para um problema recorrente no desenvolvimento e manutenção de software orientado a objeto" (SERRANO, Milene) [1]. Segundo o livro Design Patterns: Elements of Reusable Object-Oriented Software [2], os padrões de projetos criacionais fazem a abstração do processo de instanciação, tornando um sistema independente de como seus objetos são criados, compostos e representados.

Enquanto têm-se a utilização de herança para variar a classe instanciada em um padrão de criação de classe, em um padrão de criação de objeto há o encarregamento da instanciação de um objeto para outro. Há duas recorrências principais nesse padrão, uma é que todos encapsulam conhecimento sobre quais são as classes concretas utilizadas pelo sistema, e a outra é que eles ocultam o modo como as instâncias destas classes são criadas e compostas [2].

3. Metodologia

Como metodologia escolhida pela equipe para a produção desse documento, optou-se pelos integrantes João Pedro e Rafael Ramos se reunirem através do canal de comunicação da equipe (Discord), para discussão e elaboração do arterfato durante 2h30m. Como pontos principais da discussão, são possíveis de serem citados: a definição das metodologias que seriam adotadas no projeto e como se faria o uso no mesmo.

4. GoF's Criacionais

4.1 Factory Method

Como primeiro padrão criacional escolhido para o projeto, além de ser um dos mais famosos, é possível citar o Factory Method ou Método de Fábrica. Essa metodologia, consiste basicamente na definição de uma interface comum para a criação de objetos [3], passando a responsabilidade para a subclasse decidir qual classe instanciar.

Esse padrão, portanto, tem uma estrutura básica constituida por quatro elementos principais [4], sendo eles:

  • Produto (Product): Interface que define atributos e métodos comuns a todos objetos que podem ser criados pelo criador.
  • Produtos Concretos (ConcreteProduct): Extensão da classe produto especializada.
  • Criador (Creator): Classe responsável por declarar o método de fábrica, que retornará um produto. Também podem ser implementadas nessa classe, construções default para os produtos.
  • Criadores Concretos (ConcreteCreator): Classe que sobrescreve o criador, implementando um fluxo próprio para utilização do método de fábrica para a geração de produtos concretos.

Figura 1: Estrutura de Métodos de Fábrica.
Fonte: Refactoring Guru [4].

4.2 Abstract Factory

Os Abstract Factory (Fábrica Abstrata) consistem no fornecimento de uma interface que possibilite a criação de vários objetos relacionados ou dependentes sem a necessidade de especificar suas classes concretas [2].

Esse padrão, portanto, tem uma estrutura básica constituida por cinco elementos principais [5], sendo eles:

  • Fábrica Abstrata (AbstractFactory): Declara uma interface ou um conjunto de métodos para a criação de qualquer produto abstrato.
  • Fábrica Concreta (ConcreteFactory): Realiza a implementação das operações derivadas da fábrica abstrata, criando os objetos específicos dos produtos concretos.
  • Produto Abstrato (AbstractProduct): Declara a interface para um conjunto de produtos distintos mas que estão relacionados através de uma família de produtos.
  • Produto (Product): Diversas implementações de produtos abstratos, agrupados por variantes. São criados pela fábrica concreta correspondente, que implementa a interface declarada no produto abstrato.
  • Cliente (Client): Faz uso das interfaces declaradas em produto abstrato e fábrica abstrata.

Figura 2: Exemplo de estrutura do padrão de fábrica abstrata.
Fonte: Refactoring Guru [5].

4.3 Builder

Com o passar do desenvolvimento do projeto, começam a surgir objetos cada vez mais e mais complexos que necessitam de uma forma simples e rápida de serem construídos. Para tanto, é que surgem os builders (construtores) permitindo que o cliente apenas solicite a instanciação do objeto, enquanto todo o processo complexo de criação fica oculto para o mesmo [3].

Os GoF's (Gang of Four) [2] definem, dessa forma, a seguinte arquitetura para esse padrão de projeto:

  • Builder: Interface que define os ingredientes da receita para a criação de um produto.
  • Builders Concretos (ConcreteBuilder): Classes que implementam, através de herança, um fluxo próprio para a criação de produtos.
  • Produtos (Product): Resultado da criação de um builder.
  • Diretor (Director): Classe responsável por definir a ordem em que os ingredientes devem ser utilizados para a construção de um produto.
  • Cliente (Client): Associação de um diretor com um possível builder concreto para a construção de um produto.

Figura 3: Exemplo de estrutura do builder.
Fonte: Refactoring Guru [6].

4.4 Prototype

O Prototype é um padrão de projeto criacional que possibilita a criação de novos objetos a partir da cópia de objetos existentes [1] sem fazer com que o código fique dependente de suas classes.

O seu funcionamento se resume na criação de um conjunto de objetos, com diversas configurações, quando há a necessidade de criar um objeto parecido com os que já foram configurados, basta clonar um protótipo desse objeto ao invés de criar um novo.

Como definição da arquitetura para a criação de prototypes, a Gang Of Four (GoF's) [2] define a seguinte modelagem:

  • Protótipo (Prototype): Interface responsável pela definição e declaração dos métodos que executarão a clonagem.
  • Protótipo Concreto (ConcretePrototype): Classe que tem como objetivo implementar de forma concreta o método de clonagem definido no protótipo.
  • Cliente (Client): Responsável por iniciar o fluxo de clonagem de um objeto.

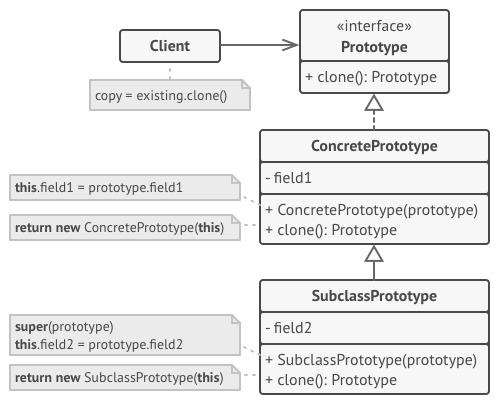

Figura 4: Exemplo de estrutura do prototype.
Fonte: Refactoring Guru [7].

5. Referências

[1] SERRANO, Milene. Arquitetura e Desenho de Software. GoFs Criacionais. Acesso em: 26 fev. 2022.

[2] GAMMA, Erich; HELM, Richard; JOHNSON, Ralph; VLISSIDES, John. Padrões de Projetos. Grupo A, 2011. 9788577800469. Disponível em: https://integrada.minhabiblioteca.com.br/#/books/9788577800469/. Acesso em: 26 fev. 2022.

[3] ALBUQUERQUE, Marcelo Torres; ROJAS, Alexandre; RIBEIRO, Paulo Cezar M. Utilizando Design Patterns GoF no apoio ao desenvolvimento de um Framework. Cadernos do IME : Série Informática, [s. l.], v. 30, p. 13-27, dez. 2010.

[4] Refactoring Guru. Factory Method. Disponível em: https://refactoring.guru/pt-br/design-patterns/factory-method. Acesso em: 26 fev. 2022

[5] Refactoring Guru. Abract Factory. Disponível em: https://refactoring.guru/pt-br/design-patterns/abstract-factory. Acesso em: 26 fev. 2022

[6] Refactoring Guru. Builder. Disponível em: https://refactoring.guru/pt-br/design-patterns/builder. Acesso em: 26 fev. 2022

[7] Refactoring Guru. Prototype. Disponível em: https://refactoring.guru/pt-br/design-patterns/prototype. Acesso em: 26 fev. 2022
